    Conductix-Wampfler康穩電纜卷筒簡介盤體

盤體

       盤體是電動卷筒系統中中最關鍵的部件之一。
       選擇理想的盤體能夠優化卷筒的表現以及延長電纜使用壽命。
       合適的盤體能夠提供長的維護周期并且避免故障停機。
       Conductix-Wampfler能夠設計和提供匹配主機設備最合適的盤體。

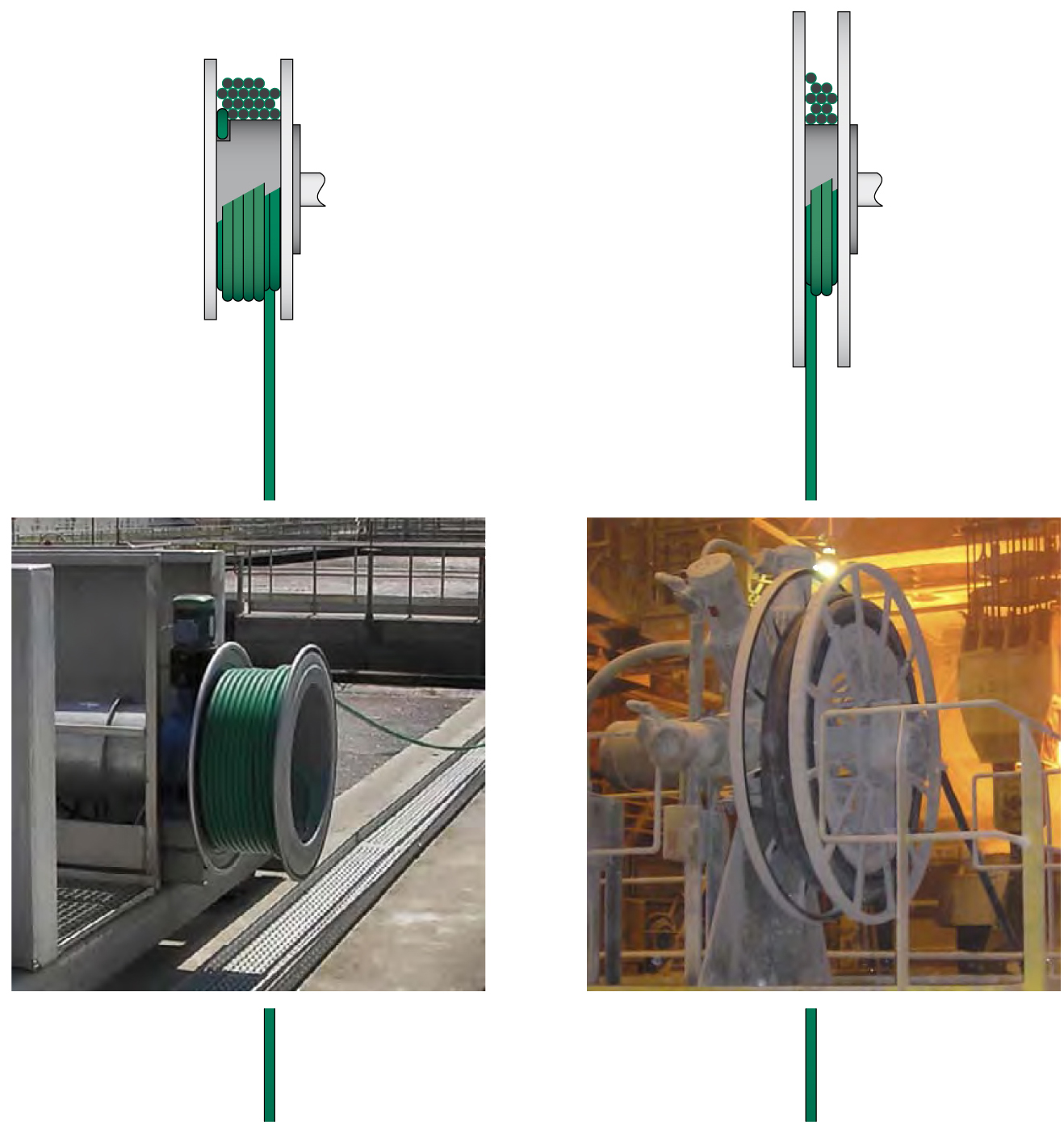

                          寬式盤體                                                       3-2-3式盤體

寬式盤體尤其適合于中短距離的電纜或水管的纏繞。

繞纜過程中，電纜自然地纏繞在筒體內，無需導纜裝置。

3-2-3式盤體是單列螺旋纏繞式盤體和寬式盤體的結合體。

這種盤體主要用于安裝空間有限的情況下。










筒式盤體用于堆取料機的動力電纜的排列纏繞。

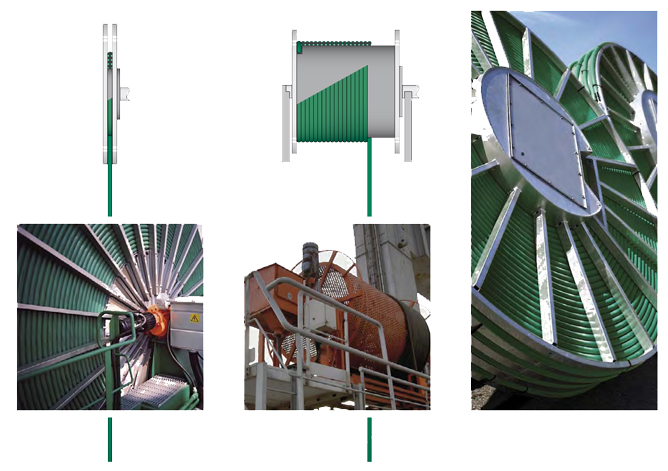

         單列螺旋纏繞式盤體                            筒式盤體                               特殊盤體


單列螺旋纏繞式盤體將電纜或水管置于一個平面內，能有效地防止其扭轉，保證更長地使用

壽命。

電纜能最大限度的與空氣接觸，起到更佳的冷卻作用。

最大的單列螺旋纏繞式盤體最大容纜量為700米長的電纜。

筒式盤體是為超長距離繞纜而設計的，可以容纜1000m甚至更長。

電纜或水管可以纏繞在圓柱形筒體上一層，兩層或多層，并由導纜裝置系統進行排列。

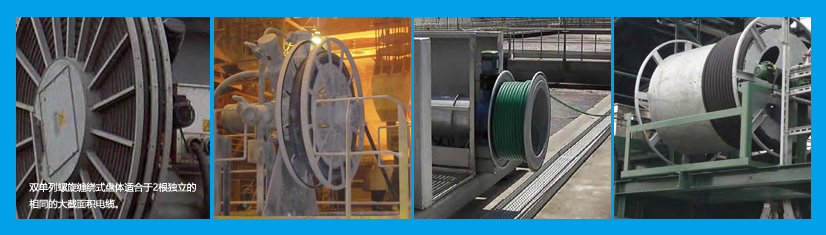

根據客戶特殊要求，Conductix-Wampfler可以設計和生產特殊盤體：

- 不銹鋼材質盤體

- 特殊尺寸盤體

- 雙單列螺旋纏繞式盤體

- 簡易單列螺旋纏繞式盤體

- 加強型結構盤體
